Herzlich Willkommen auf unserer Internetpräsenz
Wir, mein Vater Manfred Wortberg und ich sind seit über 30 Jahren Hersteller der MAWO Mörtelspritze, auch bekannt als MAWO - Düse, die sich im Bereich der Applikation von Nassspritzmörteln diverser Hersteller erfolgreich bewährt hat. Sie finden im weiteren Verlauf Informationen über das Funktionsprinzip , die Anwendungsgebiete und vieles mehr.
Wenn sie Fragen haben, zögern sie nicht mich zu kontaktieren !
Über uns
Als in den 1980 Jahren die ZTV-SIB´s eingeführt wurden, benötigte man als Materialhersteller für seine SPCC Mörtel eine Systemprüfung. Die Systeme setzen sich aus dem SPCC Mörtel, der Maschine sowie der Spritzdüse zusammen.
Manfred Wortberg war damals bei einem Trockenmörtelhersteller beschäftigt und nahm sich des Themas an. Nach vielen Tüftel- und Praxisteststunden entstand daraus dann die MAWO-Düse. Die Mörtelspritze wurde für mehrere Mörtelsysteme zugelassen und ist auch heute noch für Mörtel der neueren Generation ( wie z.Bsp. PAGEL TF 10 TUDALIT Feinbeton bzw. PAGEL TF10 CARBOrefit Feinbeton) zugelassen und im Einsatz.
Ich, Jens Wortberg, bin selber auch seit über 25 Jahren in dem Bereich Trockenmörtel (SPCC/SRM) tätig. Die MAWO-Düse meines Vaters begleitet mich somit auch schon viele Jahre. Mein Vater hat sich 2020 zur Ruhe gesetzt und ich führe unser "kleines Generationsunternehmen" jetzt alleine weiter.

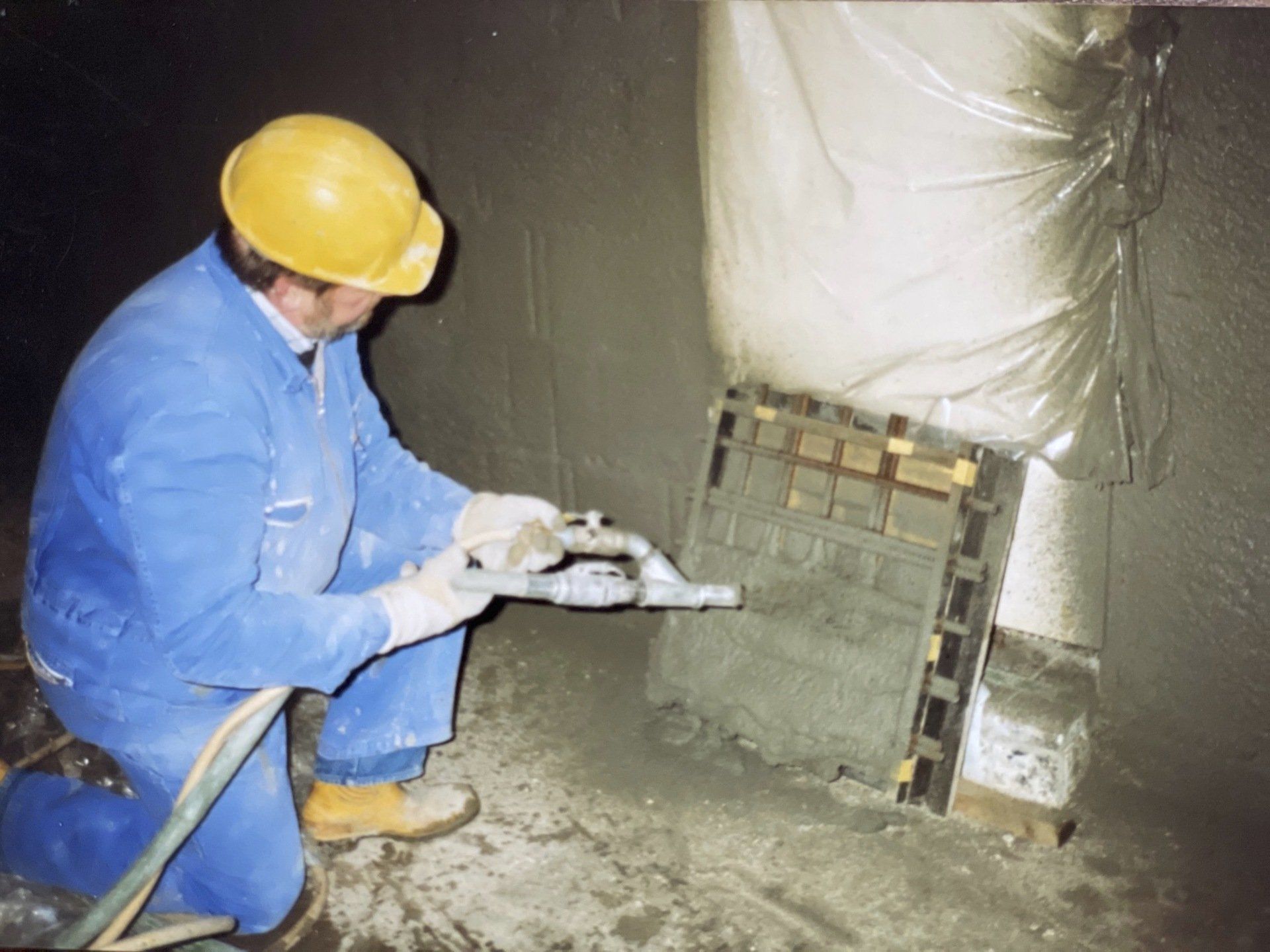

Düsenführerausbilder Manfred Wortberg mit "seiner" MAWO-Düse im ABZ Mellendorf 1990
Düsenführerausbilder Jens Wortberg in voller Montur im ABZ Mellendorf 2005

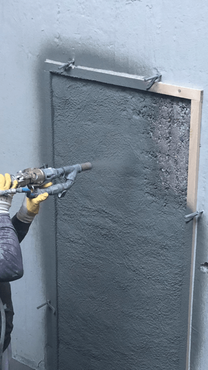

Applikation eines Nassspritzmörtels mit der "MAWO-Düse"
Das Prinzip:
Die MAWO Mörtelspritze arbeitet nach dem Mantelluft-Dichtstromverfahren. Dabei wird das fertige Nassgemisch mittels einer Maschine ( z.Bsp. Schneckenpumpe mit Variogetriebe) durch die Mörtelzuführung gefördert und anschließend von der von oben zugeführten Druckluft ummantelt und beschleunigt. Eine Vermischung der Druckluft mit dem Spritzmörtel wird somit vermieden. Durch dieses Prinzip erreicht der Mörtel eine hohe Aufprallgeschwindigkeit, wodurch eine optimale Verdichtung des Materialgefüges erreicht wird. Rückprall und Staub werden somit auf ein Minimum reduziert.
Das Einsatzgebiet:
Applikation von SPCC / SRM Mörteln sowie spritzfähigen mineralischen Feinspachteln im Nassspritzverfahren.
Bestandteil der Allg.bauaufsichtlichen Zulassung/Allg. Bauartgenehmigung vom Deutschen Institut für Bautechnik (DIBt Nr. Z-31.10-182 Carbocon GmbH 12/2021)
"CARBOrefit-Verfahren zur Verstärkung von Stahlbeton mit Carbonbeton"

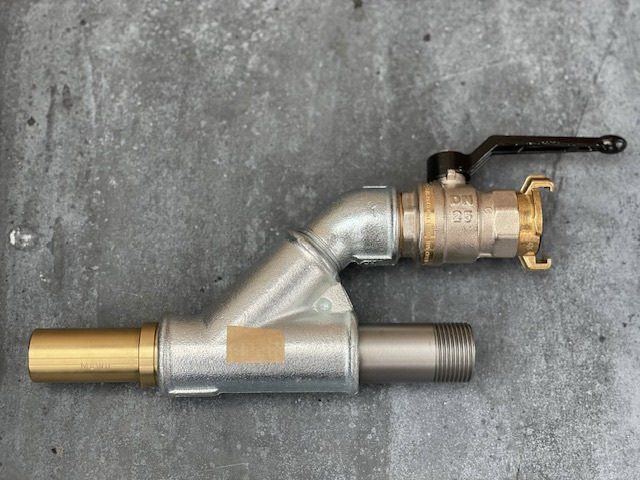

Die MAWO Mörtelspritze ist mit folgenden Düsengrößen lieferbar:
(Standardmäßig wird sie mit der Feindüse ausgeliefert).
| Extrafein | Durchmesser 6 mm | für Körnung kleiner/gleich 0,5 mm |
|---|---|---|
| Fein | Durchmesser 10 mm | für Körnung kleiner/gleich 2 mm |
| Grob | Durchmesser 15 mm | für Körnung kleiner/gleich 4 mm |
Die Anschlüsse düsenseitig:
Förderschlauch:
1 Zoll Aussengewinde (Schlauchaufnahme DN 25 oder DN 35 maschinenseitig über Adapter, nicht im Lieferumfang)
Druckluftschlauch:
1 Zoll GEKA
Wichtig !: Der Druckluftbedarf beträgt mindestens 5 m3 / Minute
Tipps für die Praxis / Bitte beachten:
Nach Beendigung der Spritzarbeiten die Düse und die Mörtelzuführung herausschrauben und mit Wasser reinigen. Eine Reinigung der Düse empfiehlt sich auch in den Spritzpausen. Dabei die Druckluftzufuhr nicht komplett abdrehen, sondern leicht geöffnet lassen um "Stopper" zu vermeiden.

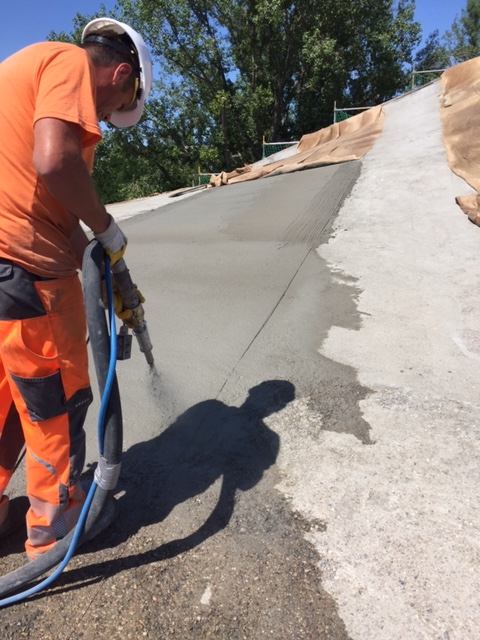

Anwendungsbeispiele:

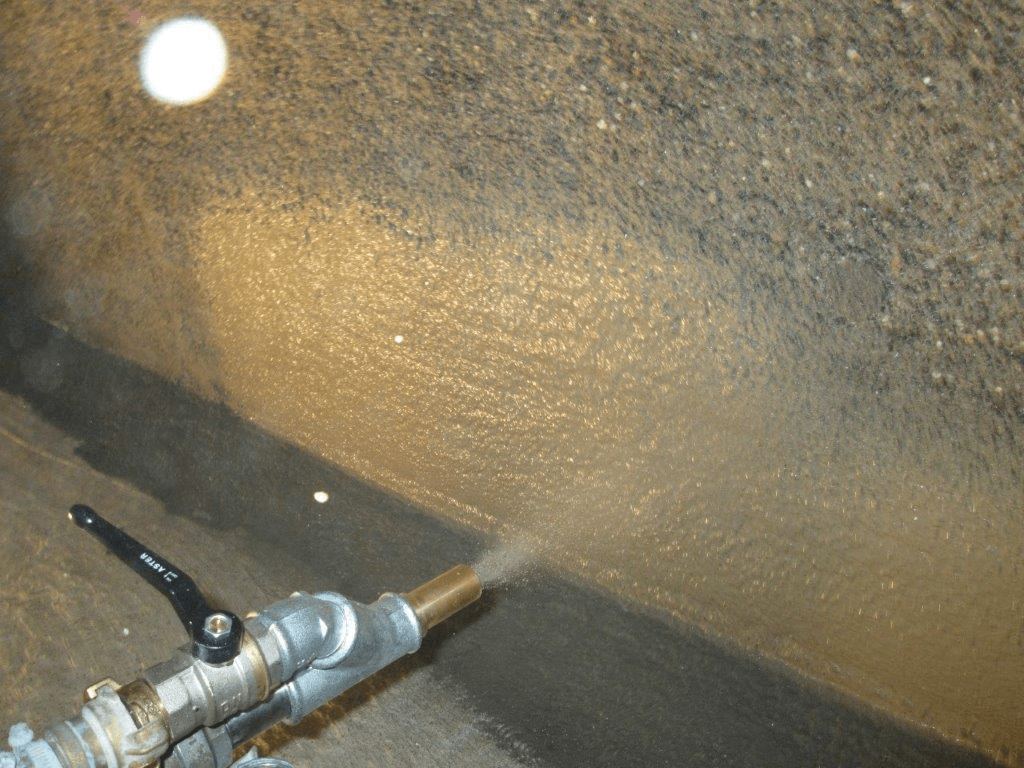

Einsatz im Trinkwasserbehälter

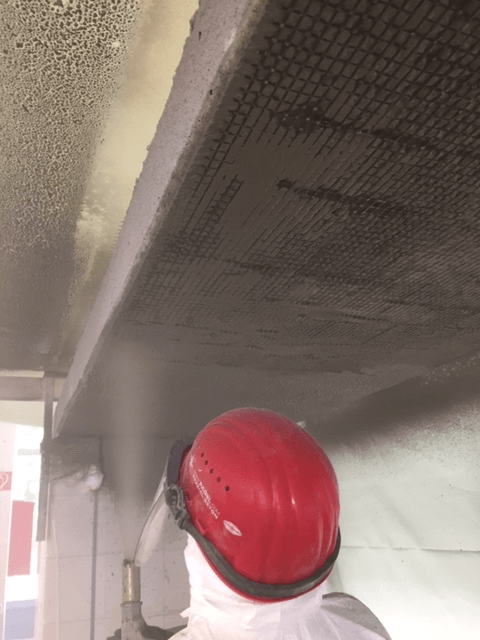

Einspritzen eines Carbongeleges
Spritzen einer Untersicht
